Jak mogłeś przeczytać w pierwszej części artykułu: http://bimcorner.com/pl/jak-zaczac-z-bim-juz-dzis/, BIM to nie tylko oprogramowanie. BIM to przede wszystkim zbiór narzędzi oraz praktyk zmieniający dotychczasowy sposób pracy. Głównym założeniem jest, aby projektować wydajniej oraz dostarczyć dokumentację końcową wysokiej jakości, z najmniejszą ilością błędów projektowych. Fundamentem pozwalającym to osiągnąć są odpowiednio zaprojektowane procesy oraz sposób monitorowania prac projektowych.
W poniższych artykule przedstawię kolejne 6 z 12 punktów zbliżających Cię do BIM!
Zapraszam do lektury.

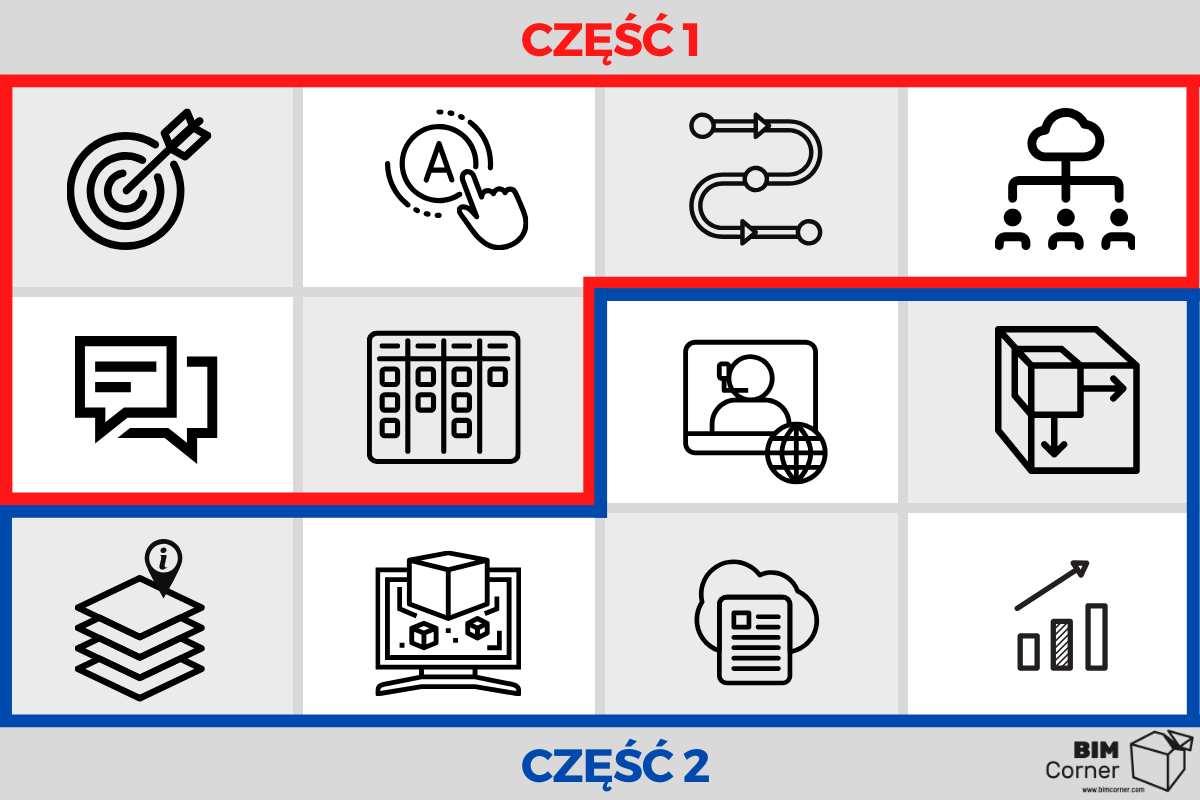

Rozkład jazdy części 2
Niegdyś jedynym sposobem na przedyskutowanie oraz podjęcie kluczowych decyzji w projekcie, było przeprowadzenie spotkania na żywo. W dobie pandemii COVID-19, wiele firm z dnia na dzień musiała przenieść organizację spotkań do internetu. Aktualnie nikt nie ma wątpliwości, że podczas konferencji online można podejmować ważne decyzje. Jednakże tak jak spotkania na żywo, również te online wymagają odpowiedniego przygotowania. Istnieją fundamentalne zasady przeprowadzania spotkań, sprzyjające podejmowaniu decyzji oraz wpływające na ich efektywność. Przypatrzmy się kilku z nich:
- Cel spotkania: Spotkanie powinno mieć określony cel, temat przewodni. Może to być sprawdzenie kolizji wielobranżowych w budynku szpitala na kondygnacji trzeciej, bądź analiza rozwiązań projektowych skrzyżowania
- Osoba prowadząca spotkania: Każde spotkanie powinno mieć osobę prowadzącą. Osoba ta najczęściej jest odpowiedzialna również za notatki ze spotkania. Zwykle osobą prowadzącą jest Manager Projektu.
- Osoba prezentująca model: Podczas spotkań projektowych zagadnienia projektowe powinny być omawiane w oparciu o model 3D. Osobą odpowiedzialną za jego wyświetlanie jest najczęściej BIM Koordynator. W mniejszych projektach Manager Projektu i BIM Koordynator to jedna osoba.
- Dokładna agenda i czas spotkania: Osoby biorące udział w spotkaniu powinny z wyprzedzeniem wiedzieć, co będzie omawiane na spotkaniu, oraz jaki czas jest przeznaczony na każde z zagadnień
- Osoby uczestniczące w spotkaniu są decyzyjne oraz przygotowane: Aby spotkanie było efektywnie przeprowadzone, ważne jest, aby osoby biorące w nim udział miały pojęcie o omawianych zagadnieniach oraz w razie potrzeby były w stanie podjąć kluczową dla projektu decyzję
- Raporty i metryki ze spotkania: W celu zwiększenia jakości spotkań niezbędne jest ciągłe ich ulepszanie. Dlatego ważne jest, aby po zakończeniu spotkania przeprowadzić, krótką ewaluację. Jak wiemy, aby coś poprawić należy najpierw to zmierzyć. Tak więc najpierw trzeba określić elementy, które mogą zostać ulepszone.
W tym celu warto zadać uczestnikom spotkania zamknięte pytania, których odpowiedź może być mierzalna. Tymi pytaniami mogą być przykładowo:
- Czy uważasz, że inni uczestnicy spotkania byli dobrze przygotowani?
- Jak skuteczne i pomocne było dla Ciebie spotkanie?
- W jakim stopniu przyczyniłeś się do tego, aby spotkanie było tak przydatne i skuteczne jak to możliwe?

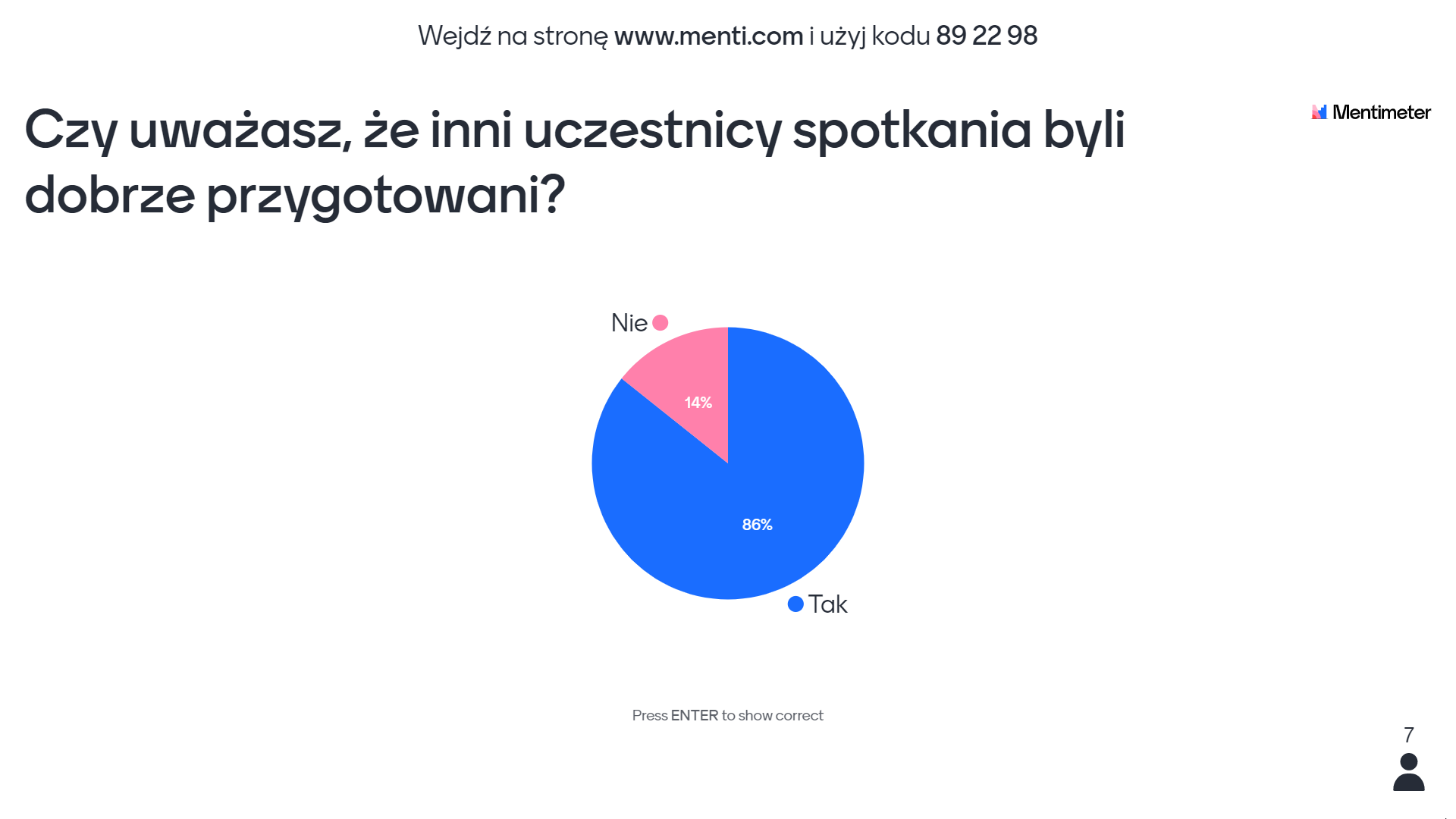

Ponadto do celów ewaluacji warto użyć narzędzi takich jak np: mentimeter.com . Aplikacja ta umożliwia tworzenie różnych kwestionariuszy, rozpowszechnianie ich, a następnie akumulowanie odpowiedzi. Taka praktyka sprawi, że prowadzone spotkania będą efektywniejsze.
Modelowanie 3D znacząco ułatwia pracę projektanta w świecie infrastruktury. Przykładowo sytuacja istniejąca odzwierciedlona za pomocą cyfrowego modelu terenu 3D wraz z nałożoną ortofotomapą, pozwala na dokładniejsze dostosowanie projektowanego korytarza drogowego. Ponadto modele 3D pozwalają na tworzenie dokładniejszego przedmiaru robót, czy chociażby raportu mas ziemnych.
Jeżeli do tej pory projektowałeś w dwóch wymiarach, to pamiętaj, że nie od razu musisz tworzyć skomplikowane trójwymiarowe modele. Ważne jest, aby model który stworzysz był dynamiczny oraz łatwy do edycji. Ważne jest także, abyś tworzył dokumentację poziomą w oparciu o model 3D, a nie odwrotnie.
Pewnie niejednokrotnie po spotkaniach branżowych byłeś zmuszony do wprowadzenia zmian projektowych. Nie połączona geometria pozioma wymagała od Ciebie zmiany każdego z elementów trasy, co prowadziło do zwiększenia czasu pracy zmniejszając tym samym opłacalność projektu. Dlatego, choćby dla tych podstawowych czynników warto użyć oprogramowania wspierającego dynamiczne modelowanie 3D. O programach, które pomogą Ci tworzyć modele 3D pisaliśmy już w tym artykule: http://bimcorner.com/pl/lista-narzedzi-bim-koordynatora/ oraz w tym: http://bimcorner.com/pl/program-bim/.
Najbardziej popularnymi w świecie infrastruktury są: Civil 3D, Novapoint, OpenRoads, Revit, Tekla. Warto zaznaczyć, że zakup oprogramowania wspierającego modelowanie BIM to największy koszt wdrożenia w organizacji. Jednakże zainwestowane pieniądze w ten sposób przynoszą ogromne korzyści dla ich użytkowników.
Tłumacząc w prosty sposób, model BIM to geometria 3D + Informacja niegeometryczna. Mówiąc o modelu BIM powinieneś mieć zatem w głowie, że to odpowiednio przypisana informacja niegeometryczna czyni go wyjątkowym. W zależności od branży, model BIM może posiadać różne właściwości.
Jakie więc informacje są istotne? Weźmy przykład projektowanej rury kanalizacyjnej. Informacjami nie geometrycznymi, które opiszą model BIM są zatem:
- Stan (np. Projektowany / Istniejący)
- Wymiar (np. 3D / 2D)
- Branża (np. Kanalizacja )
- Rodzaj obiektu (np. Rura)
- Informacja dodatkowa geometryczna (np. Średnica:400mm )
- Materiał (np. PCV)

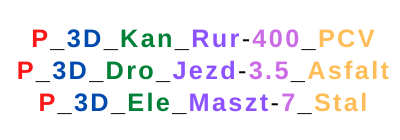

Jak widzisz powyższe informacje pozwolają określić m.in czy obiekt jest projektowany, branżę, materiał oraz średnicę rury. Takie podstawowe dane dają nam bardzo dużo wartości oraz ułatwiają stworzenie dokładniejszego kosztorysu w oparciu o model 3D. Tak więc w jaki sposób przypisać te informacje do naszego modelu BIM? Najprostszym sposobem jest zakodowanie tych informacji w warstwach CAD korzystając z następującego schematu.
Taki sposób kodowania warstw pozwala na filtrowanie obiektów oraz wyodrębnianie niezbędnych danych. Na początku twojej przygody z BIM, kodowanie informacji w plikach .dwg jest bardzo dobrą praktyką.
Tak więc, jeżeli stworzyłeś model BIM dla swojej branży to warto wyświetlić go w kontekście innych modeli BIM. W tym celu użyj narzędzia umożliwiającego przeglądanie modeli wielobranżowych. Programem wspomagającym podgląd modeli BIM jest Trimble Connect. Jest to płatny program przeglądarkowy (Istnieje także wersja desktopowa, mobilna i na Hololensy), posiadający możliwość założenia darmowego konta. Funkcjonalność wersji darmowej jest wystarczająca na początek. Za pomocą dostępnych narzędzi możesz wyświetlić geometrię 3D oraz informacje przypisane do obiektów. Program daje możliwość zapisywania widoków, krojenia modelu, sprawdzania kolizji, czy przypisywanie zadań projektowych i oznaczanie kolizji. Program wspiera najbardziej popularne formaty. Więcej o tym programie pisaliśmy w tym artykule http://bimcorner.com/pl/program-bim/.
Oczywiście istnieje wiele innych oprogramowań, posiadających bardzo dużo przydatnych narzędzi. Jednakże, aby zacząć pracę z modelami wielobranżowymi nie potrzebujesz kosztownych programów. Na początek, wyświetlanie modelu wielobranżowego na spotkaniach projektowych za pomocą darmowego narzędzia, jest wystarczające. Taki sposób, pozwoli spojrzeć na projekt holistycznie, pozwoli dostrzec zalety takiej pracy, lepiej zrozumieć problem oraz pomoże znaleźć kolizję w projekcie.
Koordynacja branżowa/wielobranżowa przeprowadzana na modelach 3D bezpośrednio przyczynia się do zmniejszenia zużycia papieru. Zamiast sterty poziomych rysunków wykorzystywanych do rewizji projektu, mamy możliwość znaleźć kolizję bezpośrednio w modelu 3D. Jednakże modele 3D nie są akceptowane jako jedyny produkt końcowy projektu. W dalszym ciągu wymagane jest dostarczenie dokumentacji papierowej w postaci rysunków.
Tak więc, Twoim celem powinno być ograniczenie wydruku papieru do niezbędnego minimum, czyli do wydruku ostatecznej dokumentacji projektowej. Poszczególne kamienie milowe w projekcie wymagające kontroli branżowej/wielobranżowej mogą zostać przeprowadzone cyfrowo.
Narzędziem, które umożliwia kontrolę rysunków cyfrowych jest Autodesk Design Review. To oprogramowanie umożliwia bezpłatne przeglądanie, oznaczanie, drukowanie oraz śledzenie zmian w plikach 2D i 3D.
W celu przeprowadzenia cyfrowej kontroli branżowej/wielobranżowej należy wyeksportować plik do formatu DWF z narzędzia CAD. Za pomocą dostępnych narzędzi, Design Review, daje nam możliwość wprowadzenia uwag, czy chociażby zaznaczenia fragmentów rysunku za pomocą “chmurek”, które wymagają zmiany. Po zakończonej kontroli branżowej naniesione uwagi, są widoczne w narzędziu CAD po ówczesnym podczytaniu pliku DWF do pliku DWG, z którego został wyeksportowany.
Pamiętaj, że zawsze możesz wydrukować rysunki do formatu PDF, a następnie przeprowadzić kontrolę za pomocą dostępnych narzędzi w Edytorach PDF. (np. Adobe Reader)
Opierając się na koncepcji Kaizen, nie przestawaj się rozwijać. Wszystkie wyżej wymienione kroki zbliżają Cię do tego, abyś pracował efektywniej i wydajniej. Zacznij pracę z BIM powoli pamiętając, że jesteś na początku swojej drogi. To jest czas na naukę oraz próbowanie nowych metod pracy.
Skup się na tym, aby skracać czas realizacji swoich projektów. Automatyzuj powtarzalne czynności. Twórz niezbędne procesy, jak choćby opisana wyżej cyfrowa rewizja rysunków. Opracuj kryteria oceny spotkań. Redukuj zbędne koszty, jak np. wydruk papieru.
Dodatkowo nie zapominaj o rozwijaniu swoich umiejętności. Testuj nowe programy. Jest szereg narzędzi, aplikacji, które mogą Ci pomóc w Twojej codziennej pracy. Stawiaj sobie nowe ambitniejsze cele.
To dopiero początek Twojej drogi
Cieszę się, że dotarłeś aż tutaj. Mam nadzieje, że powyższe 12 kroków zwróciły Twoją uwagę na zupełnie nowe obszary. Chciałbym, abyś z tego artykułu zapamiętał, że liczy się to, abyś pracował mądrzej, efektywniej i wydajniej. Technologia BIM nie jest odpowiedzią na wszystko, ale na pewno jest elementem, który pomaga to osiągnąć. Pamiętaj o stałym doskonaleniu. W kolejnych artykułach postaram się rozwinąć dokładniej niektóre z wymienionych wyżej punktów.
