Niejednokrotnie spotkałeś się już ze stwierdzeniem, ze BIM to coś więcej niż model 3D. Jest to oczywiście całkowita prawda. Pod tym pojęciem kryją się bowiem procesy, sposób działania zapewniający jak najbardziej efektywne przeprowadzenie inwestycji budowlanej. Kluczową różnicą w podejściu BIM w przeciwieństwie do tradycyjnych sposobów pracy jest to, iż wszystkie informacje o obiekcie mają przejrzystą strukturę i są łatwe do odnalezienia w jednym miejscu (w platformie CDE).
Informacje niegraficzne (takie jak harmonogramy, specyfikacje urządzeń itp.) połączone są z modelem 3D, dzięki czemu w łatwy sposób można eksplorować niezbędne informacje. Kliknięcie elementu w modelu daje nam dostęp do informacje na jego temat. Może to również działać na odwrót. Kliknięcie nazwy danego elementu w dokumentacji przenosi do jego reprezentacji geometrycznej w modelu 3D.
Aby wszystko działało, jak należy w takim sposobie pracy, ważne jest, aby dostarczyć dobry jakościowo model 3D konstrukcji, który nie jest jedynie bezładną bryłą 3D, ale zawiera wszystkie niezbędne informacje usystematyzowane i zorganizowane zgodnie z procedurami. Pozwoli to również na eksport wartościowego, bogatego w informacje IFC, który coraz częściej służy nie tylko do koordynacji międzybranżowej, lecz całkowicie zastępuje rysunki. Co za tym idzie, model powinien zawierać wszystkie te informacje, które normalnie pojawiłyby się na rysunkach.
Dobra znajomość programów do tworzenia modeli konstrukcji jest istotna. Ten wpis natomiast poświęcony będzie programowi Tekla Structures i wskaże, gdzie najlepiej zacząć naukę tego programu.
Pamiętam swoje pierwsze kroki z modelowaniem konstrukcji. To był rok 2010 i zacząłem od sporego projektu jakim był Stadion Gdańsk .
Posadzono mnie przy biurku i bez żadnego szkolenia miałem pracować z modelem konstrukcji stalowej dźwigarów stadionu. Oczywiście bez znajomości programu, skończyło się na wymiarowaniu rysunków blach… 😉 Później sam, na własna rękę szukałem podręczników, tutoriali, żeby dowiedzieć się jak najwięcej o narzędziu z jakim przyszło mi pracować. Dziś zebrałem 6 punktów abyście mógli w łatwy i szybki sposób nauczyć się podstaw tego programu.
Z tego artykułu dowiesz się jak zacząć naukę Tekla Structures, gdzie szukać informacji by w krótkim czasie poznać podstawy a z czasem zgłębić bardziej wiedzę o tworzeniu dobrych modeli.
1. E-learning
To bardzo prosty I łatwy sposób by zacząć naukę. Krótkie video w prosty i przystępny sposób przybliża Ci obsługę najważniejszych funkcji programu. Krok po kroku zaczniesz również tworzyć pierwszy model.Poniżej znajdziesz linki do różnych modułów:

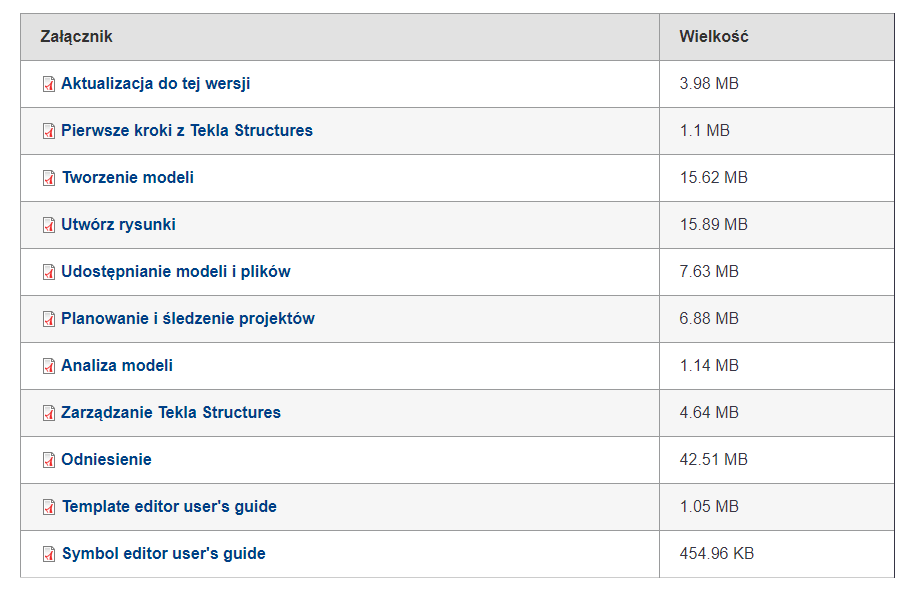

2. Dokumentacja PDF
Jeśli wolisz uczyć się z dokumentacji papierowej (lub elektronicznej) lecz we własnym tempie i bardziej szczegółowo, jest to opcja dla Ciebie.
Weź pod uwagę, że informacje w tej dokumentacji są o wiele bardziej szczegółowe i warto sięgnąć do niej mając za sobą podstawy programu.
3. Webinaria
Webinaria to dobry sposób, aby zaznajomić się z dobrymi praktykami oraz case studies firm używających oprogramowania w swoich organizacjach. Webinaria są nagrywane i podzielone według branż. Jeśli jesteś np. ciekaw w jaki sposób mając daną oś jezdni zamodelować most koniecznie sprawdź sekcje webinariów.
4. Forum użytkowników
Fora użytkowników to bardzo dobre miejsce by znaleźć odpowiedź, gdy zdarzy Ci się napotkać problem. W większości przypadków ktoś już kiedyś podobny problem miał i zadał pytanie na forum. Aktywni na forum są również pracownicy Trimble, a więc informacje i odpowiedzi dostajesz ze źródła.
5. Tekla Campus
Tekla Campus jest dostępny w celach edukacyjnych nie tylko dla studentów. Zakładając konto w usłudze Trimble, uzyskasz dostęp do legalnego pobrania edukacyjnej wersji programu, oczywiście z kilkoma ograniczeniami (np. znak wodny na rysunkach, niemożliwość otworzenia modelu edukacyjnego w komercyjnej wersji programu).
Tekla Campus oferuje specjalnie ułożoną ścieżkę przeprowadzając Cię przez poszczególne moduły w prosty i łatwy do przyswojenia sposób.
6. YouTube
YouTube jest zapewne pierwszym miejscem, gdzie większość z nas szuka tutoriali, filmów instruktażowych. Ja zostawiam to jako ostatni punkt. Często jest tak, że szukając informacji na YouTube trafiamy na gąszcz informacji, filmów, wyrwanych z kontekstu, nieposegregowanych. Często też są to video pokazujące tylko wybrane funkcje programu i bez podstawowej wiedzy nic nam to nie da.
Poniżej znajdziesz kanały, na których znajdziesz sporo informacji oraz dobrze zorganozowane tutoriale:
- https://www.youtube.com/channel/UCExjfjadyg6xeU8K-eOcQDg Construsoft jest oficjalnym partnerem Tekla Structures w Polsce. Na tym kanale znajdziesz sporo ciekawych filmów pokazujących możliwości programu w języku polskim,
- https://www.youtube.com/user/TeklaStructures / oficjalny kanał Tekla Software.
- https://www.youtube.com/playlist?list=PLYbj2JlSfwmatOi2cMs392caqTO4w2wTH lista krótkich filmów wyjaśniających pojedyncze zagadnienia dotyczących detalowania konstrukcji stalowych
- https://www.youtube.com/playlist?list=PLYbj2JlSfwmY2o0H3y2JmAbumOtlLvK2Y tips & tricks w konstrukcjach betonowych
- https://www.youtube.com/playlist?list=PLYbj2JlSfwma2nRTsQI2ptl5lenKl2S4q lista krótkich poradników dotyczących elementów prefabrykowanych
- https://www.youtube.com/channel/UCXow-PbkzeIpm0B1TetID2w/playlists
Podsumowanie
Tekla Structures jest jednym z wielu dostępnych programów do tworzenia modeli 3D używanych w BIM. Nie będę się upierał, że jest to najlepszy program. Na pewno jest jednym z wiodących narzędzi do wykonywania modeli konstrukcji stalowych i żelbetowych. Dzięki połączeniu z Rhino 3D i Grasshopper możliwe jest stworzenie sparametryzowanych modeli o bardzo wymagających geometriach. Więcej na ten temat możesz się dowiedzieć śledząc artykuły Krzysztofa w sekcji o parametrycznym modelowaniu, a efekty połączenia Grashopper z Tekla znajdziesz tutaj: https://www.tekla.com/bim-awards/randselva-bridge
